ANALIZADOR LASER DE GASES II NEO MONITOR

El analizador para material particulado NEO Monitors LaserGas ™ está utilizando la espectroscopía de absorción láser sintonizable (TLAS), éste es un método de medición óptica sin contacto que emplea fuentes láser de estado sólido. El sensor no se ve afectado por contaminantes corrosivos y no requiere mantenimiento regular. La ausencia de sistemas de acondicionamiento extractivo mejora aún más la disponibilidad de las mediciones y elimina los errores relacionados con el manejo de muestras.

El monitor está montado directamente sobre bridas, que incluyen conexiones de gas de purga y un mecanismo de inclinación para una fácil alineación. El flujo continuo de purga evita que el polvo y otras contaminaciones se depositen en las ventanas ópticas. Una vez que se conectan las líneas de alimentación y de datos, las mediciones se realizan en tiempo real.

El analizador de material particulado LaserGas ™ II SP está diseñado para la medición in situ en pilones, ductos o reactores con longitudes de trayectoria típicas en el rango de 0,5 a 20 metros.

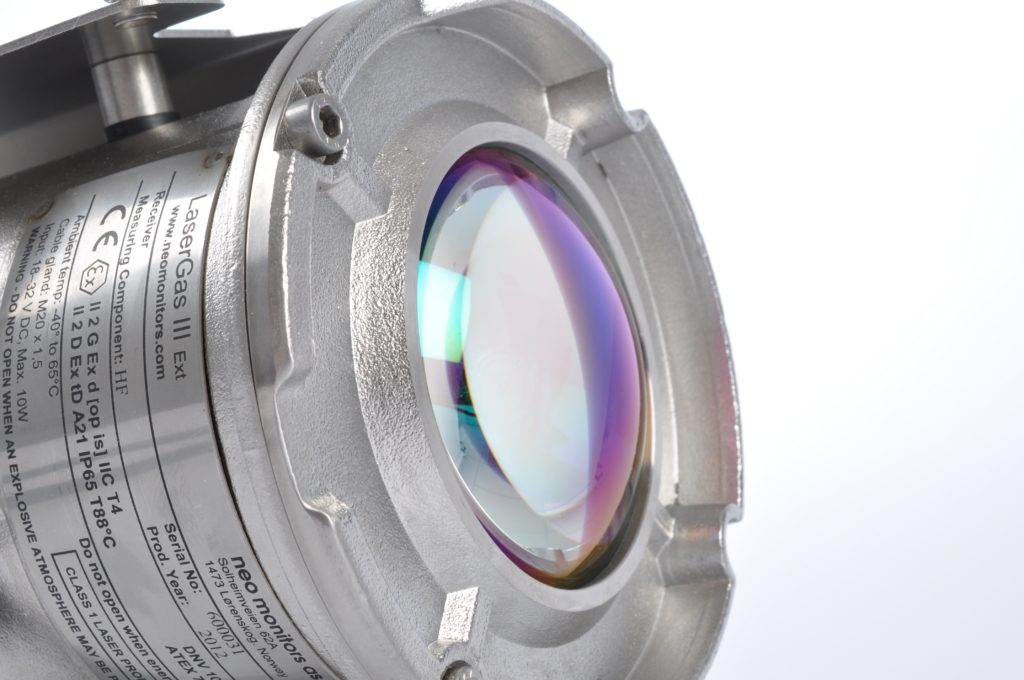

El diseño compacto de los monitores comprende la unidad transmisora ​​con módulo láser; óptica de colimación, electrónica principal y la unidad receptora con lente de enfoque, fotodetector y electrónica receptora.

[wooscp]

Características principales

  • Tiempo de respuesta hasta de 1 segundo.
  • Sin muestreo de gas: medición in situ.
  • Aplicable para muchas condiciones de proceso:- temperatura alta / baja- alto polvo- gases corrosivos.
  • Medida de línea, concentración integral sobre el diámetro completo del ducto.
  • Certificación ATEX y CSA.
  • Aprobación tecnológica TÜV, MCERTS, GOST.
  • Disponible la opción de verificación de tramo integrada.
  • Apto para ambientes hostiles
  • Calibración estable.
Gas Detection limit (ppm) Max temp (oC) Max pressure (bar abs)
NH3 0,15 600 2
HCI 0,05 600 2
HF 0,015 400 23
H2S 3 300 2
O2 100 1500 20
% H2O 50 1500 2
ppm H2O 0,1 400 2
% CO 30 1500 2
% CO2 30 1200 2
ppm CO 0,3 1500 2
ppm CO2 0,2 300 2
NO 10 300 2
N2O 1 200 2
CH4 0,2 300 3

Temperatura de proceso:
Presión de proceso:
Límite de detección:
Rango de medición:
Tamaño de partícula:
Resolución:
Longitud del camino óptico:

Típicamente 0.5-25m

Tiempo de respuesta:

1–2 segundos

Modo de pulso:
Alimentación eléctrica:

100 – 240 VAC, 50/60 Hz, 0.36 – 0.26 A

Temperatura de funcionamiento:

-20 °C a +55 °C

Temperatura de almacenamiento:

-20 °C a +55 °C

Clasificación de protección:

IP66

Salida analógica:

Lazo de corriente de 4-20 mA (concentración, transmisión)

Salida digital:

TCP/IP, modbus, fibra óptica opcional

Salida de Relé:

Alta gas, advertencia y relés de falla (normalmente circuito cerrado, relés)

Entrada analógica:

4 - 20 mA de temperatura de proceso y lectura de presión
