¿Qué es el aire propanado?
El aire propanado es un gas sintético para reemplazo de gas natural que se utiliza como reemplazo o para cuando haya un corte en el suministro debido a las siguientes causas:
- Actos Terroristas
- Fallas en los sistemas
- Naturaleza
- Cambios en políticas de precios
- Mantenimiento de gasoductos
¿Por qué utilizar aire propanado?
Las principales razones para utilizar aire propanado son las siguientes:
- Las características de combustión del aire propanado son idénticas al gas natural.
- No se requieren modificaciones en el quemador de gas, cambios en los orificios o ajustes del regulador de gas.
- El aire propanado puede encenderse rápido – sin pre-purga o post purga requeridos por norma.
- Las emisiones de propano / aire son similares al gas natural.
- Los tanques de aire propanado no tienen fugas porque son recipientes de presión ASME. Los tanques de combustible líquido pueden tener fugas y eso requiere reparación costosa del suelo.
- El aire propanado es liviano como el gas natural y el combustible líquido tiende a obstruir los trenes de válvulas cuando está sin usar por períodos prolongados.
- El aceite y el respaldo de propano puro normalmente no se usan para más de uno o dos quemadores de gas industriales, ya que se requieren cambios de orificios y el tiempo para cambiar los múltiples orificios del quemador de gas toma demasiado tiempo.
¿Quién es Algas-SDI?
Creada en el año de 1932, Algas-SDI es un fabricante de productos y sistemas para el despliegue confiable de combustibles de hidrocarburos limpios en todo el mundo. Diseñamos y fabricamos una gran variedad de Vaporizadores de GLP, mezcladores GLP-Aire para reemplazar o aumentar el suministro de gas natural, mezcladores gas natural-Aire para aumentar el suministro de gas de digestor y mezcladores de gas natural-Aire para procesos de combustión de Premezcla. Algas-SDI, junto con sus socios en todo el mundo, ofrece a sus clientes una excelente solución única de diseño, instalación y servicio para las necesidades totales del sistema, con el apoyo de expertos servicios de ingeniería de aplicaciones.
Equipos para manejo de GLP
Los principales equipos que existen para el manejo del GLP en una planta de aire propanado son:
- Mezcladores
- Bombas
- Vaporizadores
- Teas
- Sistemas paquete

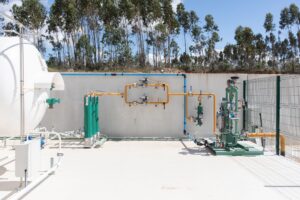

Típicamente una planta de aire propanado se configura con el siguiente layout:
Hablaremos en detalle en la siguiente sección.
Vaporizadores
Los vaporizadores aumentan la rata de vaporización en los tanques de GLP, evitando el congelamiento por exceso de demanda en el flujo de gas. Existen de varios tipos:
Vaporizador eléctrico
Características y beneficios del vaporizador eléctrico:
- Eléctrico, no hay que mantener quemadores de gas
- A prueba de explosiones, Se puede instalar en Áreas División 1, al pie de edificios y tanques
- “Arranque instantáneo, No se requiere instalación “Standby”
- Calentamiento directo, no requiere baño ni Glicoles
- Controles modulares simples fáciles de mantener y controlar
- Operación económica, ahorra potencia.
- Válvulas, filtros y manómetros suministrados por el fabricante para conseguir todo en un solo lugar.
Vaporizador fuego directo
Características y beneficios del vaporizador fuego directo:
- Fácil de instalar.
- No requiere electricidad.
- Sólo hay que conectar dos puntos.
- Trabaja con Propano/Butano o Mezclas.
- Opera en cualquier clima.
- Se pueden instalar varios equipos en paralelo en la medida que aumenta la demanda.
- Portátil, pequeño y liviano.
- Ajuste instantáneo a cambios en demanda.
Vaporizadores calentados por agua caliente o vapor
Características y beneficios de los vaporizadores calentador por agua caliente o vapor:
- A prueba de explosiones, Se puede instalar en Áreas División 1, al pie de edificios y tanques
- No requiere electricidad o gas para calentamiento.
- Controles modulares simples fáciles de mantener y controlar
- Válvulas, filtros y manómetros suministrados por el fabricante para conseguir todo en un solo lugar.
Vaporizadores baño maría
Características y beneficios:
Vaporizadores horizontales:
- Unidades grandes, con capacidades de hasta 15000 GPH.
- Quemador Seguro de tiro forzado, no quema directamente en el combustible
- Controles de seguridad de los quemadores para operación segura y confiable.
- Anunciador para diagnósticos rápidos y fáciles.
- Quemador de gas natural
- Interfase para PLC.
Vaporizadores verticales:
- Unidades compactas, hasta 1375 Galones por hora en una unidad pequeña.
- Autosuficientes para energía, solo requieren 120V/1Ph, para su operación
- Quemador Seguro de tiro forzado, no hay fuego directo en combustible
- Anunciador para rápido y fácil diagnóstico
Mezcladores
Para hacer el cambio de gas natural por aire propanado u otro gas substituto, se deben considerar los siguientes factores:
- Gravedad Específica.
- Poder Calorífico.
- Límites de Inflamabilidad.
- Temperatura de Llama.
- Rata de propagación de llama.
Quien mejor nos indica esta intercambiabilidad, es el índice de Wobbe, el cual relaciona el poder calorífico con la gravedad específica de un gas:
Donde:
S.G.= Gravedad específica del gas.
C.V.=Poder calorífico del gas.
Vamos entonces con un ejemplo a encontrar la mezcla equivalente de aire propanado para un gas natural determinado:
Datos GLP a utilizar:
70% BUTANO 30% PROPANO
S.G. = 1.84
C.V. = 3,075 BTU / SCF
= 27,370 KCAL / NM3
W.I. = 2,267 BTU / SCF
= 20,175 KCAL / NM3
Datos Gas natural a respaldar:
S.G. = 0.6
C.V. = 975 BTU / SCF
= 8,677 KCAL / NM3
W.I. = 1,260 BTU / SCF
= 11,214 KCAL / NM3
La mezcla GLP-Aire correcta sería:
49% GLP 51% Aire
S.G. = 1.41
C.V. = 1,500 BTU / KCAL/NM3SCF
= 13,350
W.I. = 1,263 BTU/SCF
= 11,240 KCAL/NM3
Límites de inflamabilidad:
Vemos con el gas natural y el propano están en un rango “similar”.
Mezclador tipo Venturi
Utiliza el principio de funcionamiento Venturi para que el gas inductor hale la cantidad de aire requerida para la mezcla:
Características y beneficios del mezclador tipo venturi:
- Amplio rango de capacidades para adaptarse a las aplicaciones y presiones de los clientes.
- Secuenciador, un mismo modelo para todos.
- 100% turndown.
- Unidades compactas.
- Pueden instalarse varias unidades en paralelo.
- Mezcla, y presión de gas ajustables para adaptarse a las necesidades.
Mezclador Blendaire 2
El BLENDAIRE II funciona como un regulador de presión, respondiendo automáticamente a los cambios de carga en tiempo real.
Modos de mezcla y operacionales:
Dos modos de mezcla: Proporción fija; Ajuste automático de relación (ARA)
Tres modos de funcionamiento: Paquete de línea (como gas principal) ; Peak Shave (para suplir picos de consumo); Complemento.
El BLENDAIRE II ofrece numerosas ventajas de diseño que lo convierten en el sistema de mezcla perfecto para cualquier necesidad:
- ARA (ajuste automático de la relación) es una característica estándar; sin precio adicional.
- La opción de apoyo a picos de consumo es fácil y económico de agregar para aplicaciones de servicios públicos o aplicaciones donde el cliente quiera utilizar tanto gas natural como sea posible.
- La función de paquete de línea significa un 100% de reducción para condiciones de caudal bajo y marcha atrás aplicaciones de horno (vidrio).
- Una caída de presión más baja significa menos estrés en el sistema. Esto podría resultar en la eliminación de la bomba o la instalación de un vaporizador más pequeño.
- Tamaño reducido.
- Adecuado para aplicaciones de alta presión.
- Entrega rápida: principales componentes de Algas-SDI en stock, reduciendo el tiempo de entrega.
- Flexibilidad: el diseño BLENDAIRE II permite mezclar diferentes proporciones de diferentes gases para biogás, gases residuales y vertederos.
- Perfecto para aplicaciones de combustión de premezclado.
- El sistema incluye flujo instantáneo y totalizador para que el operador pueda optimizar el desempeño.
